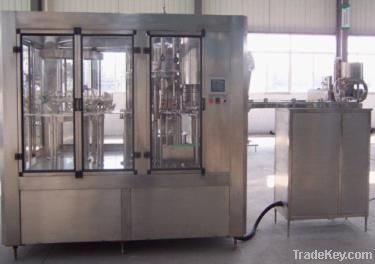

filling machine

详情

General Description

Air conveyor is connected with *-in*1 monoblock directly. Bottle transport adopts mouth-blocking way. The advantage: (1) when user needs to change bottle format but bottle diameter does not change or changes a little, the equipment does not need to be adjusted to achieve switch of different bottle format. When bottle diameter changes bigger, it takes user short time to replace change-over parts. It is very convenient for user and saves the cost and time of switching bottle formats. (2) It avoids second pollution to bottle mouth.

Working Principle

Bottles in air conveyor are transported through star wheel to rinser of the *-in*1 monoblock. The rotating tray of rinser equips mouth-blocking grippers. The gripper clamps bottle mouth and turns **0°along the guide rail and makes bottle mouth down. In given area of the rinser, the given nozzle sprays disinfectant to sterilize inner wall of the bottle and outer wall of bottle, too.

 The cleaning bottle is guided out through star wheel and into filler. The bottle in filler is hold by bottle neck splint. Filling valves moves up and down through valve elevating organ under effect of cam. Filler adopts gravity filling way. Bottle moves up to open filling valve and starts filling. When material in bottle rises and blocks air returning hole, filling ends. After filling finishes, bottle mouth descends and leaves filling valve.

The bottle enters capper through transition star wheel. The faucet of capper blocks bottle neck, keeping bottle upright and preventing rotation. Screw capping head keeps revolution and rotation, under cam effect, to achieve action of grasping cap, sleeving cap, screwing cap and pulling off cap, to finish the whole capping process. Finished bottle is transported through out feed star wheel to out feed conveyor and is sent out of the *-in*1 through the conveyor.

Main Parameters

1) Model：XGF******8 (****0BPH/**0ml)

2) Work station number：washing *4units、filling *4units、capping 8units

3) Convertor： Mitsubishi

4) Main electric device： Siemens, Suzhou

5) P  L  C：Mitsubishi

6) Touch Screen： TOUCHWIN, Canada

7) Proximity switch： AUTONICS, South Korea

8) Fiber switch： AUTONICS, South Korea

9) Gearbox：Tianyu, Hangzhou

*0) Main power：Kongda, Nanjing

*1) Pneumatic component：Airtac, Chinese Taiwan

*2) Filling temperature: Normal temperature

*3) Main motor: 4Kw

*4) Dimension：***0×***0×***0mm

*5) Weight: ***0kg
